Disco de Freio Flutuante Modular 338x30 mm com Cubo Sob Medida para Adaptação

ZOOM

PROJETO SOB ENCOMENDA

Disco de Freio Flutuante Modular 338x30 mm com Cubo Sob Medida para Adaptação

ID: MACH-338X30-FL
MODEL: MACH-338X30-FL

Orçamento sob consulta O valor depende da geometria e das especificações do cubo / chapéu central. Solicitar projeto / orçamento

Disponibilidade: Fabricado sob encomenda

Condição: Novo

Diâmetro da pista: 338 mm

Espessura da pista: 30 mm

Aplicação personalizada: antes da fabricação é necessário definir e conferir as medidas do projeto. Este conjunto não é comercializado como aplicação universal ou instalação direta sem análise.

Especificações Técnicas

Posição Conforme projeto
Tipo do disco Ventilado, flutuante e modular
Diâmetro 338 mm
Furação Sob medida conforme projeto
Espessura da pista30 mm
ConstruçãoModular / 2 peças
SistemaPista flutuante
Cubo / chapéu centralProduzido sob medida
FuraçãoDefinida conforme o projeto
OffsetDefinido conforme o projeto

Disco flutuante modular para adaptações

O conjunto MACH-338X30-FL foi pensado para projetos de upgrade de freio em que o disco original do veículo não oferece o diâmetro, a espessura ou a geometria desejada. A pista utiliza 338 mm de diâmetro e 30 mm de espessura, com construção ventilada, modular e flutuante.

Diferentemente de um disco de aplicação direta, o cubo / chapéu central é desenvolvido sob encomenda. Isso permite trabalhar a interface entre a pista e o veículo de acordo com as necessidades do projeto, incluindo furação, diâmetro central e offset.

Por que usar uma construção modular?

  • permite desenvolver o cubo central conforme a geometria necessária;
  • facilita projetos que exigem disco de maior diâmetro;
  • permite definir a posição da pista em relação ao cubo;
  • possibilita adequar furação e diâmetro central ao projeto;
  • separa a pista de frenagem do chapéu central em uma construção de duas peças;
  • utiliza sistema de pista flutuante.
Importante: a fabricação do cubo sob medida facilita a adaptação, mas não elimina a necessidade de projeto e conferência. Pinça, suporte da pinça, roda, folgas, curso, fixações e demais componentes do sistema devem ser avaliados no conjunto.

Como funciona o projeto sob medida?

O disco utiliza uma pista de 338x30 mm e o cubo / chapéu central é definido de acordo com a adaptação. Para iniciar o orçamento, precisamos entender o veículo e a configuração pretendida.

Dados normalmente necessários

  1. veículo, ano e versão;
  2. furação da roda / cubo do veículo;
  3. diâmetro do ressalto central;
  4. offset ou posição desejada da pista;
  5. pinça e suporte que serão utilizados;
  6. espaço interno disponível na roda;
  7. fotos, desenhos ou medidas do conjunto atual, quando disponíveis.

Após a análise, são definidas as cotas necessárias para fabricação. A compatibilidade final depende das informações e medidas aprovadas para o projeto.

Solicitar análise do projeto

Dados técnicos

Informações Técnicas:

  • Referência: MACH-338X30-FL
  • Aplicação: Projetos de adaptação / sob encomenda
  • Tipo: Ventilado, flutuante e modular
  • Diâmetro: 338 mm
  • Espessura: 30 mm
  • Construção: Modular / 2 peças
  • Cubo / chapéu: Produzido sob medida
  • Furação: Definida conforme o projeto
  • Offset: Definido conforme o projeto

Dimensões

Diâmetro externo: 338 mm
Espessura da pista: 30 mm
Furação do veículo: definida sob medida
Diâmetro central: definido sob medida
Offset / altura do chapéu: definido conforme o projeto

As demais cotas são definidas somente após análise técnica da adaptação. Antes da fabricação, as medidas do projeto devem ser conferidas e aprovadas.

Aplicações compatíveis

Confira abaixo os principais veículos, anos e versões compatíveis com este disco de freio. A visualização foi reorganizada para facilitar a leitura e a conferência da aplicação.

Aplicações principais

✓Projetos de adaptação de freios com disco de grande diâmetro
✓Upgrades de sistema de freio com cubo / chapéu central sob medida
✓Veículos com geometria compatível após análise técnica do projeto

Anos compatíveis

Organizado por modelo para facilitar a conferência da aplicação.

Não existe faixa de anos universal - a aplicação é definida individualmente conforme o projeto
  • Não existe faixa de anos universal - a aplicação é definida individualmente conforme o projeto

Versões detalhadas

Cubo / chapéu central personalizado conforme furação, diâmetro central e offset necessários
Compatibilidade final sujeita à conferência dimensional do veículo, roda, pinça e demais componentes do sistema de freio

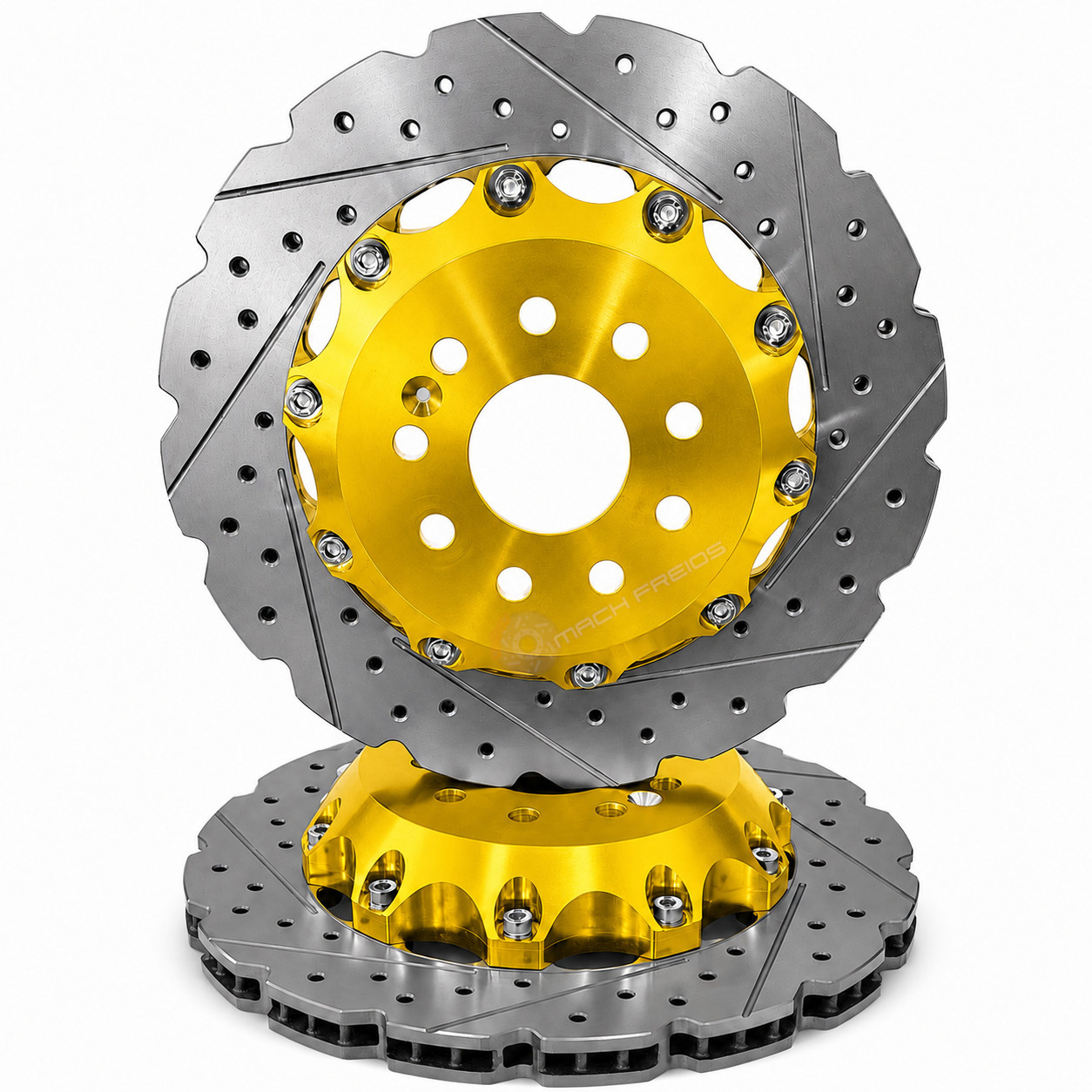

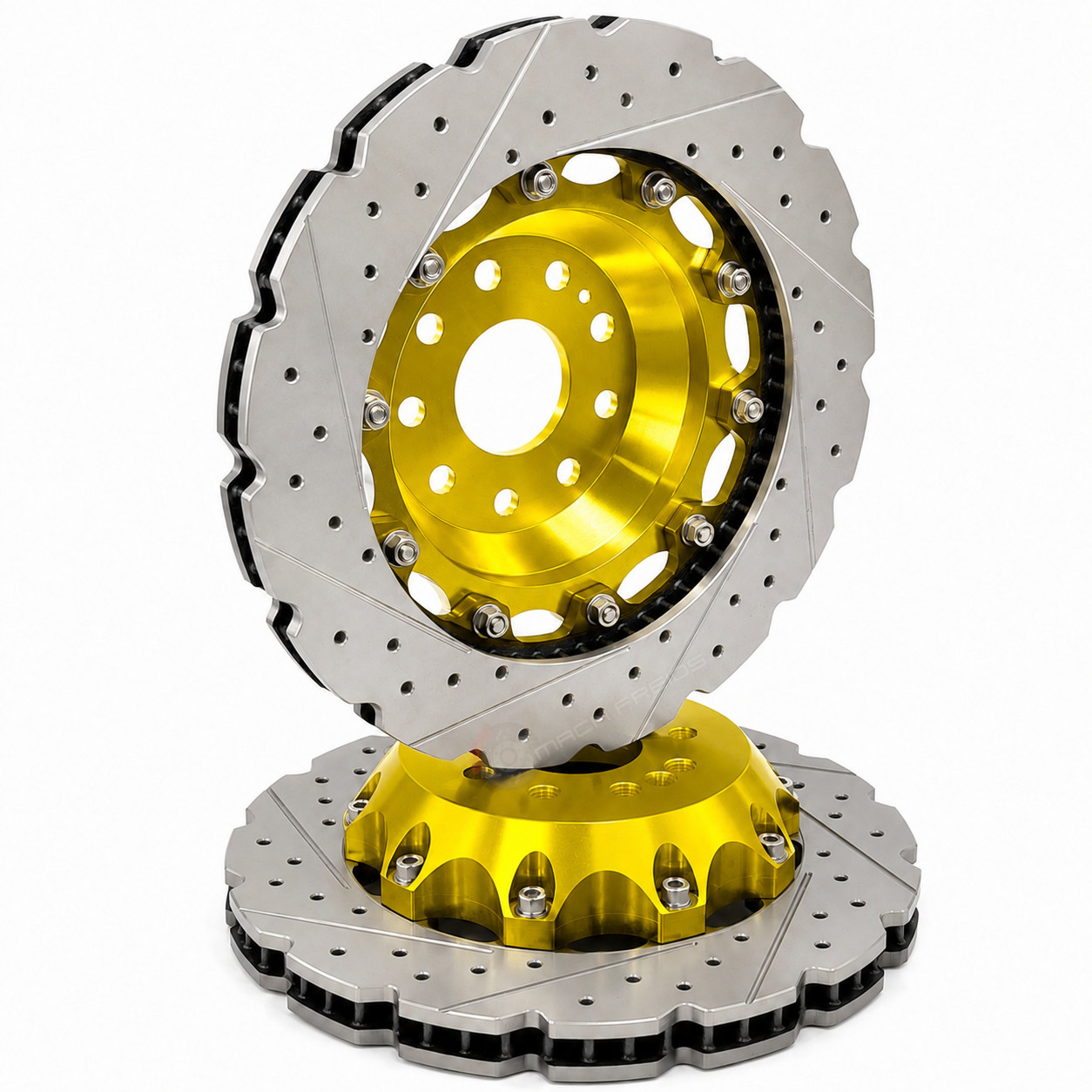

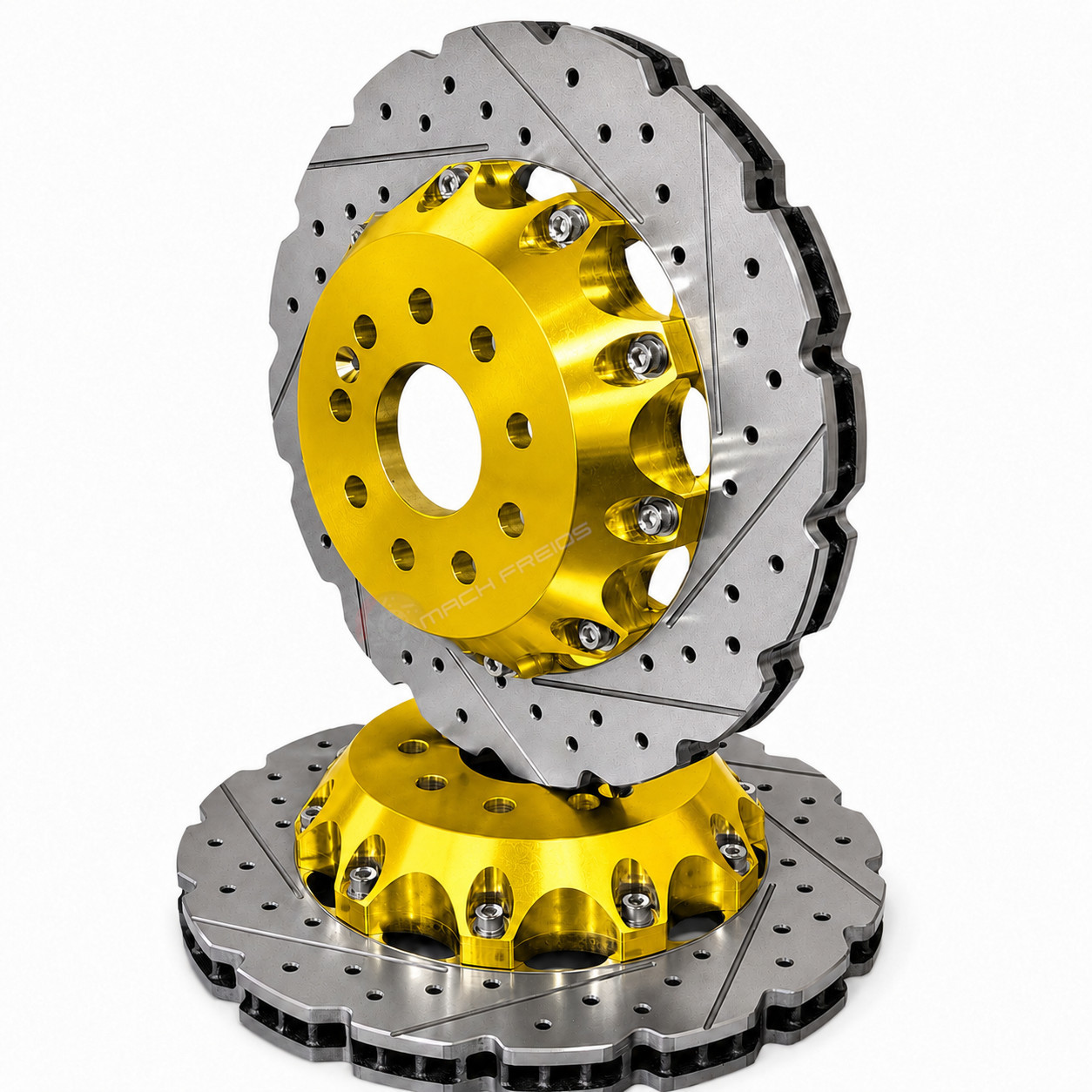

Fotos do conjunto
